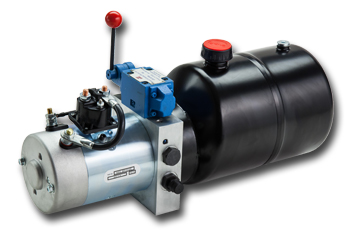

Unité de Puissance - Modèle 15

PUISSANCE EN MONTÉE/PUISSANCE EN DESCENTE
Cette unité de puissance a un circuit double action avec des ports A & B SAE#6 (9/16-18). Incluant une valve manuelle modulaire 3 positions / 4 voies (DO3), sans mcro-interrupteur intégré, qui peut être jumelée avec d'autres option modulaires tel qu'un clapet anti-retour piloté, un contrôleur de débit ou même une soupape de pression. Ce circuit utilise une valve anti-retour et une soupape de pression ajustable. La pompe à engrenage est équipée d'un grillage de succion attaché à un coude 90° à l'intérieur du réservoir. Celui-ci vient avec un bouchon-évent de 3/4" NPT.


Composantes Disponibles

  • 1
    MOTEUR
    DC 12 & 24v, ou AC 115/230V, simple phase
    AC 230/460/575V triphasé
  • 2
    RÉSERVOIR
    De 1.7 à 23.6 Lts [0.45 à 6.24 Usgal]
    Plastique ou Métal
  • 3
    MONTAGE
    Vertical ou Horizontal

  • 4
    POMPE
    0.8, 1.0, 1.3, 1.6, 2.1, 2.5, 3.2, 4.2, 5.8 et 8.0cc


Diagramme Hydraulique



Vue Explosée

ITEM NUMÉRO DE PIÈCE DESCRIPTION QTE
1 300060 Motor Bolts 2
2 600xxx* Motor* 1
3 300010 Solenoid Bolt 2
4 307000 Solenoid Washer 2
5 640xxx* Solenoid* 1
6 210050 Block 1
7 111000 Relief Valve 1
8 110100 Checkvalve 1
9 330110 Valve O-Ring 4
10 122010 D03 Manual Valve 1
11 301900 D03 Valve Bolt 4
12 421000 Pump / Motor Coupler 1
13 330100 Tank O-Ring 1
14 310020 Block Elbow 90° 1
15 400xxx* Pump* 1
16 301xxx* Pump Bolt* 2
17 307080 Lockwasher (Pump Bolt) 2
18 150012 Screen Filter Suction Elbow 1
19 500xxx* Tank* 1
20 300030 Tank Bolt 4
21 307050 Lockwasher (Tank Bolt) 4
22 520030 Breather 1

* les items tel que les moteurs, les pompes, les boulons de pompe, les solenoïdes et les réservoirs peuvent avoir des numéros de pièces différents dépendant des options et modèles choisis.


Applications Typiques

Compacteur

Presse
