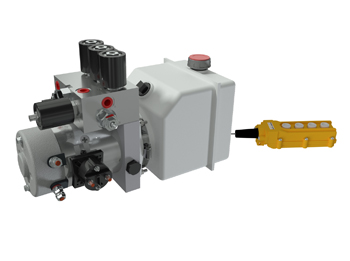

Unité de Puissance - Modèle 06

CIRCUITS SIMPLE ET DOUBLE ACTIONS
Cette unité de puissance à un circuit double action pour mouvement gauche/droite avec soupape de pression "Cross-Over" et une valve anti-retour pilotée. Elle a également un circuit simple action avec pouvoir en monté et une valve anti-retour et un circuit pour descente par gravité. Le tout dans un bloc d'aluminium en un morceau. À l'intérieur du boitier principal se trouve une valve anti-retour et une soupape de pression ajustable selon nos standards. La pompe à engrenage est équipée d'un grillage de succion à l'intérieur du réservoir. Celui-ci vient avec un bouchon-évent de 3/4" NPT. L'unité vient de base avec une manette de contrôle 4 boutons sur laquelle une option additionnelle peut être ajoutée.


Composantes Disponibles

  • 1
    MOTEUR
    DC 12 & 24V, Standard ou
    Powder Coated Long Duty dans le 12V
  • 2
    RÉSERVOIR
    De 1.7 à 23.6 Lts [0.45 à 6.24 Usgal]
    Plastique ou Métal
  • 3
    MONTAGE
    Vertical ou Horizontal

  • 4
    POMPE
    0.8, 1.0, 1.3, 1.6, 2.1, 2.5, 3.2, 4.2, 5.8 et 8.0cc

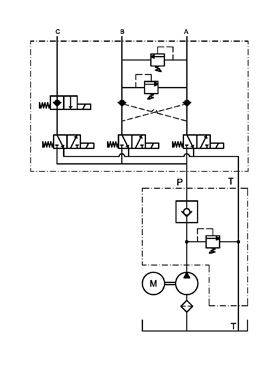

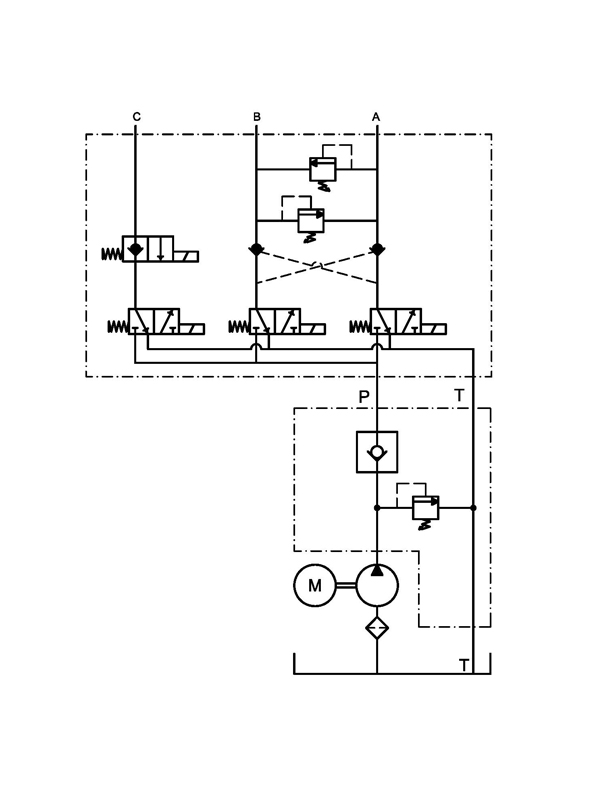

Diagramme Hydraulique

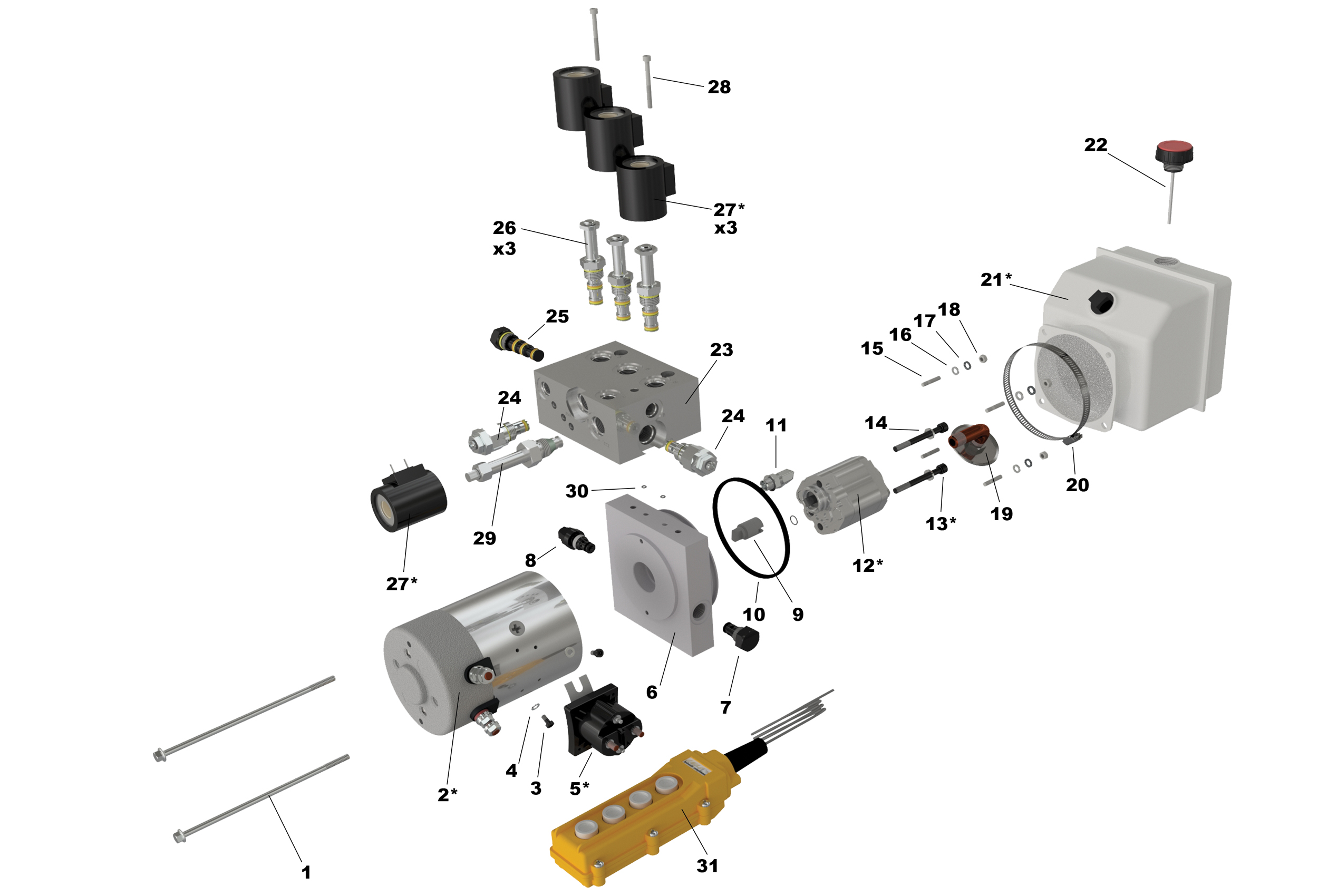

Vue Explosée

ITEM NUMERO DE PIÈCE DESCRIPTION QTE
1 300060 Motor Bolts 2
2 600xxx* Motor* 1
3 300010 Solenoid Bolt 2
4 307000 Solenoid Washer 2
5 640xxx* Solenoid* 1
6 210150 Block 1
7 110100 CheckValve 1
8 111000 Relief Valve 1
9 421000 Pump/Motor Coupler 1
10 330100 Tank O-Ring 1
11 310020 Block Elbow 90° 1
12 400xxx* Pump* 1
13 301xxx* Pump Bolts* 2
14 307080 Lockwasher (Pump Bolts) 2
15 300050 Tank Stud 4
16 300045 Tank Washer 4
17 307050 Tank Lockwasher 4
18 307100 Tank Hex. Nut 4
19 150012 Screen Filter Suction Elbow 1
20 910020 Tank Clamp 1
21 500xxx* Plastic Tank* 1
22 520030 Breather 1
23 211010 Block Adapter 1
24 111020 Relief Valve 2
25 110120 Piloted Checkvalve 1
26 115220 3 Way / 2 Position Valve 3
27 641xxx* Coil* 4
28 301110 Block Bolt M8 x 60mm 2
29 115200 Valve w/ Manual Override 1
30 330110 Block O-Ring 2
31 630170 Remote Control 1

* les items tel que les moteurs, les pompes, les boulons de pompe, les solenoïdes et les réservoirs peuvent avoir des numéros de pièces différents dépendant des options et modèles choisis.


Applications Typiques

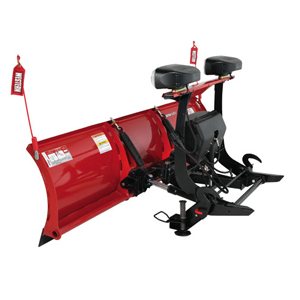

Chasse Neige

Système requérant du pouvoir en monté avec une valve anti-retour, Descente par gravité, Gauche/Droite
