Assemblage des Vérins Hydrauliques

Quand vient le temps de l'assemblage des vérins hydrauliques, nous savons ce qui est important. Une fois que toutes les composantes sont fabriquées aux bonnes dimensions, fini de surface et tolérances, c'est le temps de l'assemblage. La sélection judicieuse des joints d'étanchéité garantie que le vérin supportera la pression pour laquelle celui-ci à été conçu. Visitez notre page sur les joints d'étanchéité.

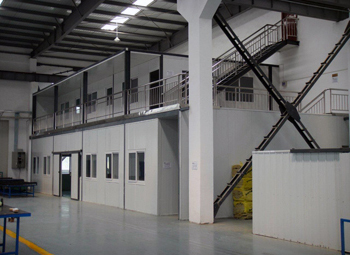

Nettoyer, nettoyer et nettoyer les composantes. Aucune contamination est la clé. L'assemblage des vérins hydrauliques devrait être réalisé dans une chambre à environnement contrôlé exempt de toute poussière.



Faites-nous confiance, Eagle fabrique plus de 100,000 vérins par année. Tous les vérins sont testés à la perfection. Eagle fabrique des vérins de haute qualité, fiable qui sont bâtis pour durer.

Vérifications - Pré-Assemblage


  • 1

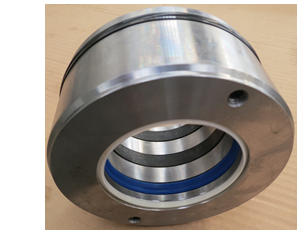

    PISTON/TÊTE & AUTRES COMPOSANTES
    Aucune bavure dans les trous percés, ports, filets etc... Lisse, sans arêtes coupantes , aucune contamination tel que des scories dûs au soudage, copeaux de métal, saleté etc...
  • 2
    ALESAGE DU TUBE
    Aucune bavure dans les trous percés, ports, filets etc... Propre et sec, exempt de toute contamination, fini lisse et exempt d'égratignure.
  • 3
    TIGES
    Nettoyage, Aucunes égratignures, rugosité ou déformation sur la surface. Exempt de toute éclaboussure.
  • 4
    SOUDURE
    Uniforme, exempt de porosité, d'inclusions ou de saignée. Exempt d'éclaboussure et de scories.
  • 5

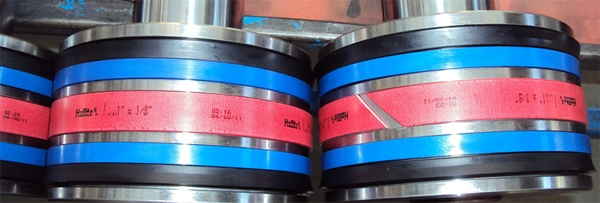

    JOINTS D'ÉTANCHÉITÉ
    Utilisation de la procédure, premier entré/premier sortis. Inspection visuel pour prévenir la contamination ou une condition anormal. Utilisation des dessins d'assemblage en référence pour le positionnement et l'orientation adéquat des joints d'étanchéité. S'assurer que les outils pour l'assemblage n'ont pas d'arêtes ou de surfaces coupantes qui pourraient endommager les joints.



Procédures de lavage


Vérification de toutes les pièces pour déceler des bavures ou des arêtes coupantes. Les bavures peuvent endommager le piston ou la tête du vérin ou empêcher adéquatement l'assemblage du vérin. Si des bavures sont trouvées, informer le superviseur et utiliser un outil approprié pour les enlever et éliminer les arêtes coupantes.

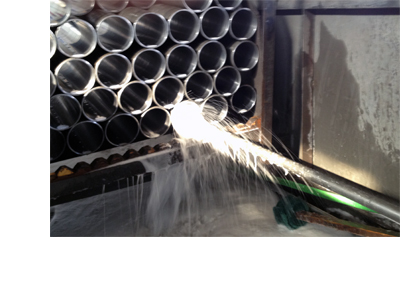

  • TUBES
    • 1. Placer les vérins au dessus du réservoir de lavage aqéquatement.
    • 2. Inspecter les vérins pour déceler toutes bavures sur les ports et l'embouchure du tube. Corriger s'il y a lieu.
    • 3. Laver et récurer les ports avec un "Scotch-brite". L'extérieur du tube doit également être exempt de carbon et scories provenant de l'étape de la soudure.
    • 4. Rincer l'intérieur des tubes en utilisant un détergent. S'assurer que tout le vérin soit aspergé du produit.
    • 5. En utilisant une brosse de la bonne dimension, brosser l'intérieur du tube.
    • 6. Souffler de l'air sur le tube pour l'assécher. Assurer vous que le jet d'air ne laisse pas d'égratignures à l'intérieur du tube.
    • 7. En utilisant la brosse, placer un chiffon propre à son extrémité et essuyer l'intérieur du tube. Souffler les particules sur le linge à chaque passe.
    • 8. Souffler le vérin une autre fois, incluant les ports et les filets. Assurer vous que le jet d'air ne laisse pas d'égratignures à l'intérieur du tube.
    • 9. Inspecter le tube en utilisant une lumière. Vérifier pour des copeaux de métal, peluches du chiffon ou des résidus de poussière.
    • 10. Répéter les étapes si des contaminants sont toujours présents.
    • 11. Déplacer les vérins immédiatement au département d'assemblage une fois le lavage terminé.
    • 12. Emballé les vérins complètement pour les protéger des contaminants pendant qu'ils attendent pour être assemblés.


  • TIGES DES VÉRINSS
    • 1. Essuyer avec un chiffom exempt de peluche. Assurez-vous que tous les contaminants sont enlevés spécialement autour des joints de soudure.


  • PISTONS, TÊTES, BOUCHONS, ETC...
    • 1. Placer les pièces (pistons, têtes et bouchons) dans le panier de la machine à laver.
    • 2. Retirer le frein d'urgence sur la panneau principal à l'extrémité de la machine à laver et du convoyeur.
    • 3. Appuyer sur le bouton de démarrage vert. (si nécessaire)
    • 4. Tirer sur les boutons verts pour activer toutes les étapes de lavage.
    • 5. La température de la première et deuxième étape devrait avoisiner les 140°F.
    • 6. Souffler les pièces à l'air comprimé une fois qu'ils ont terminé leur cycle de lavage.
    • 7. Inspecter visuellement si les pièces sont propres.
    • 8. Relaver si nécessaire.


    Assemblage Vérin Hydraulique

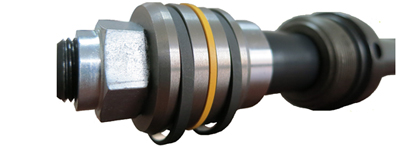

    • ASSEMBLAGE DE LA TIGE
      • Installer et sécuriser la tige dans la fixation prévue à cet effet
      • Nettoyer les surfaces
      • Appliquer de l'huile sur les joints avec une brosse adéquate
      • Glisser délicatement la tête sur la tige sans endommager les joints d'étanchéité situés à l'intérieur de la tête.
      • Glisser le piston sur l'extrémité de la tige selon l'orientation illustré sur le dessin d'assemblage.
      • Vérifier l'assemblage une seconde fois
      • Utiliser le boulon aproprié selon le dessin et appliquer de l'huile ou loctite.
      • Utiliser une clé à choc à air comprimé avec la douille appropriée pour visser le boulon sur la tige.
      • Serrez le boulons au torque spécifié sur le dessin avec une clé dynamométrique.
      • Huilez les joints d'étanchité autour du piston et de la tête. Utiliser une brosse appropriée
      • Huilez l'embouchure du tube
      • Huilez les joints d'étanchéité avec une brosse appropriée
      • En huilant les joints, l'assemblage de la tige dans le tube en sera facilité et les joints d'étanchéité seront moins susceptibles d'être endommagés pendant l'assemblage.
      • La tige est prête à être installée dans le tube

    • ASSEMBLAGE DU TUBE
      • Installer et sécuriser le tube sur une fixation.
      • Inspecter cisuellement les ports et les soudures.
      • Avec une lumière, vérifier que l'intérieur du tube est propre et exempt de contaminants.
      • Tenir l'assemblage de la tige horizontalement avec les mains ou un dispositif de levage.
      • Glisser le piston dans l'extrémité du tube.
      • Vérifier si les filets n'ont pas de bavures.
      • Appliquer de l'huile hydraulique ou du loctite sur les filets de la tête ou du tube selon ce qui est demandé par le dessin.
      • Si il y a des filets à l'intérieur, utiliser un tube deux morceaux comme guide. Placer le sur les filets.
      • Pousser délicatement l'assemblage de la tige à l'intérieur du tube à mi-chemin. Glisser la tête dans le tube en faisant passer les joints d'étanchéité. Prendre des précautions pour ne pas pincer les joints entre la tête et le tube.
      • Visser la tête dans le tube ou visser l'anneau de serrage externe.
      • Voir les dessins d'assemblage pour le torque requis de serrage
      • Ajuster la clé dynamométrique
      • Serrer avec la clé dynamométrique jusqu'à ce qu'un "clic" se fasse entendre, ce qui indique que le torque à été atteint.
      • Ne pas serrer plus que le torque recommandé
